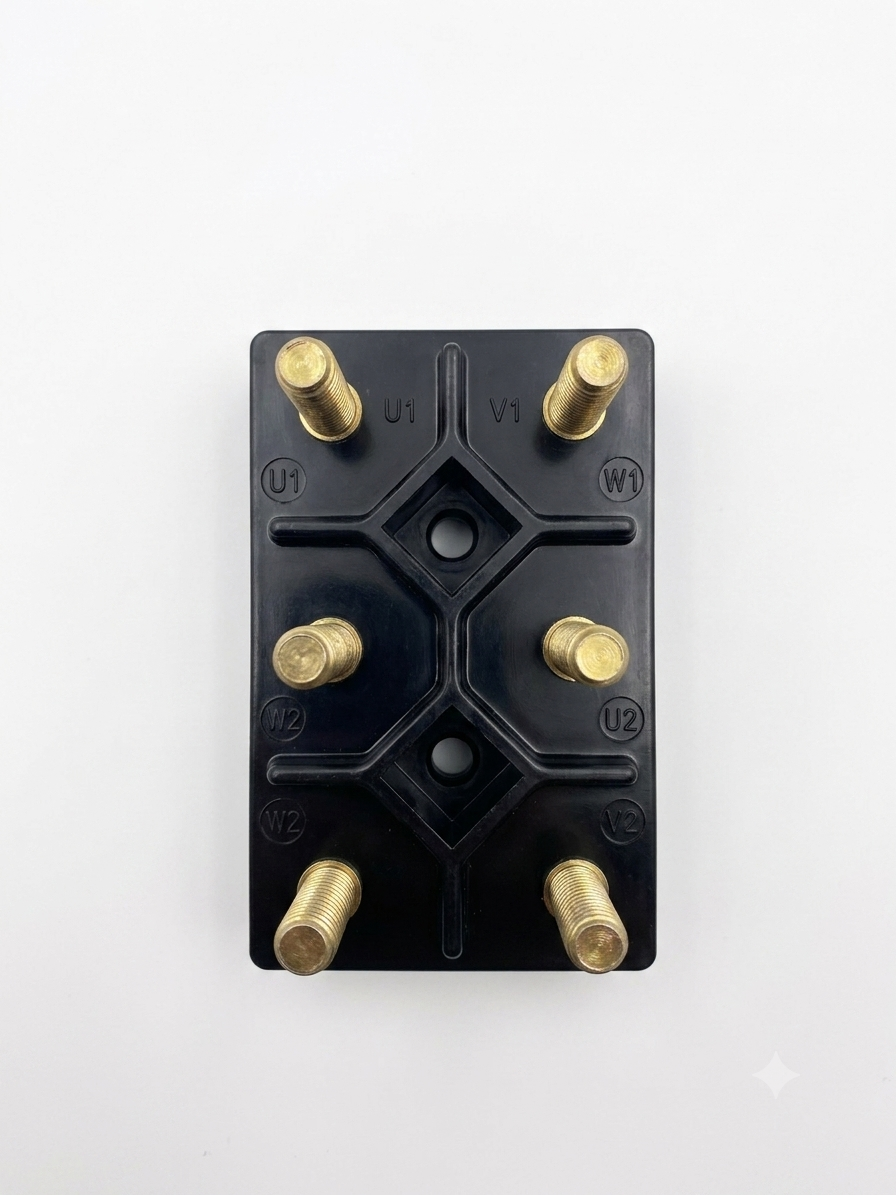

6-Pin Electric Motor Terminal Board Block

لوحة توصيل أطراف المحرك 6-Pin Electric Motor Terminal Board Block (المعروفة بـ روشتة المحرك الكهربائي) هي قطعة أساسية مخصصة لربط وتنظيم أطراف الملفات الداخلية للمحركات الكهربائية ثلاثية الأوجه (3-Phase Motors). تم تصنيع جسم اللوحة من مادة البكلايت (Bakelite) المجهزة للتحمل الحراري العالي والعزل الكهربائي التام، مع 6 مسامير نحاسية عالية التوصيل تحمل الترميز القياسي (U1, V1, W1 – U2, V2, W2) لتسهيل عمليات التوصيل بالنظام النجمي (Star) أو الدلتا (Delta). تمتاز اللوحة بمقاومة ممتازة للصدمات والاهتزازات أثناء دوران المحرك. يمكنك أيضاً استكشاف المزيد من المنتجات داخل قسم العدد والأدوات الصناعية في متجرنا للحصول على قطع غيار وتجهيزات كهربائية متكاملة.

مميزات 6-Pin Electric Motor Terminal Board Block الرئيسية

• عزل كهربائي وحراري فائق: قاعدة مصنوعة من البكلايت أو الفينول الصلب القادر على تحمل درجات الحرارة العالية الناتجة عن تشغيل المحرك.
• مسامير توصيل نحاسية ممتازة: 6 أطراف نحاسية قوية تضمن توصيلاً كهربائياً ممتازاً وتقليل المقاومة والشرر الكهربائي.
• ترميز قياسي واضح: حفر دقيق للرموز القياسية (U1, V1, W1, U2, V2, W2) لضمان سهولة ربط ملفات المحرك وتفادي خطأ التوصيل.
• دعم توصيلات Star و Delta: يتيح لك ربط القسامات النحاسية لتغيير طريقة تشغيل المحرك بين النجمة والدلتا بمرونة وسرعة.
• فتحات تثبيت مدمجة: تحتوي اللوحة على فتحتين لتثبيتها ببراغي محكمة داخل صندوق توصيل المحرك (Terminal Box) لمنع الحركة.
• مقاومة عالية للزيوت والرطوبة: تصميم متين يتلاءم مع البيئات الصناعية الشاقة والورش والمصانع.

طريقة تركيب وتوصيل 6-Pin Electric Motor Terminal Board Block

يتم تثبيت لوحة التوصيل 6-Pin Electric Motor Terminal Board Block داخل صندوق أطراف المحرك عبر فتحات التثبيت الوسطى. تُربط بدايات ملفات المحرك الكهربائي بالأطراف العلوية (U1, V1, W1) ونهايات الملفات بالأطراف السفلية (U2, V2, W2). لتشغيل المحرك بنظام النجمة (Star)، يتم عمل جُسر نحاسي أفقي بين الأطراف (U2-V2-W2)، أما لتشغيل الدلتا (Delta)، فيتم تركيب الجسور بشكل رأسي بين (U1-W2, V1-U2, W1-V2)، مما يضمن استقرار التيار وكفاءة العزم.

لماذا تعتبر لوحة الأطراف المصنوعة من البكلايت الخيار الأفضل للمحركات؟

إن استخدام لوحات توصيل رديئة أو غير عازلة للحرارة قد يؤدي إلى ذوبان قاعدة الأطراف وحدث قصر كهربائي (Short Circuit) يتلف ملفات المحرك بالكامل. بينما توفر لك لوحة 6-Pin Electric Motor Terminal Board Block حماية متكاملة وثباتاً ميكانيكياً للأطراف النحاسية حتى عند تعرض المحرك لاهتزازات حرارية أو ميكانيكية قوية. إن استثمارك في هذه الروشتة القياسية يضمن سلامة صيانة المحركات الكهربائية وإطالة عمرها التشغيلي. وللمزيد من النصائح حول صيانة وتوصيل المحركات، يمكنك الاطلاع على دليل صيانة وتوصيل المحركات الكهربائية عبر الإنترنت.

تطبيقات واستخدامات روشتة المحرك 6 أطراف

تُستخدم هذه اللوحة بشكل واسع في صيانة وإعادة لف المحركات الكهربائية ثلاثية الأوجه، مضخات المياه الصناعية، ضواغط الهواء (Compressors)، والماكينات الصناعية التي تعتمد على محركات الحث الكهربائي.

المواصفات التقنية لـ 6-Pin Electric Motor Terminal Board Block:
